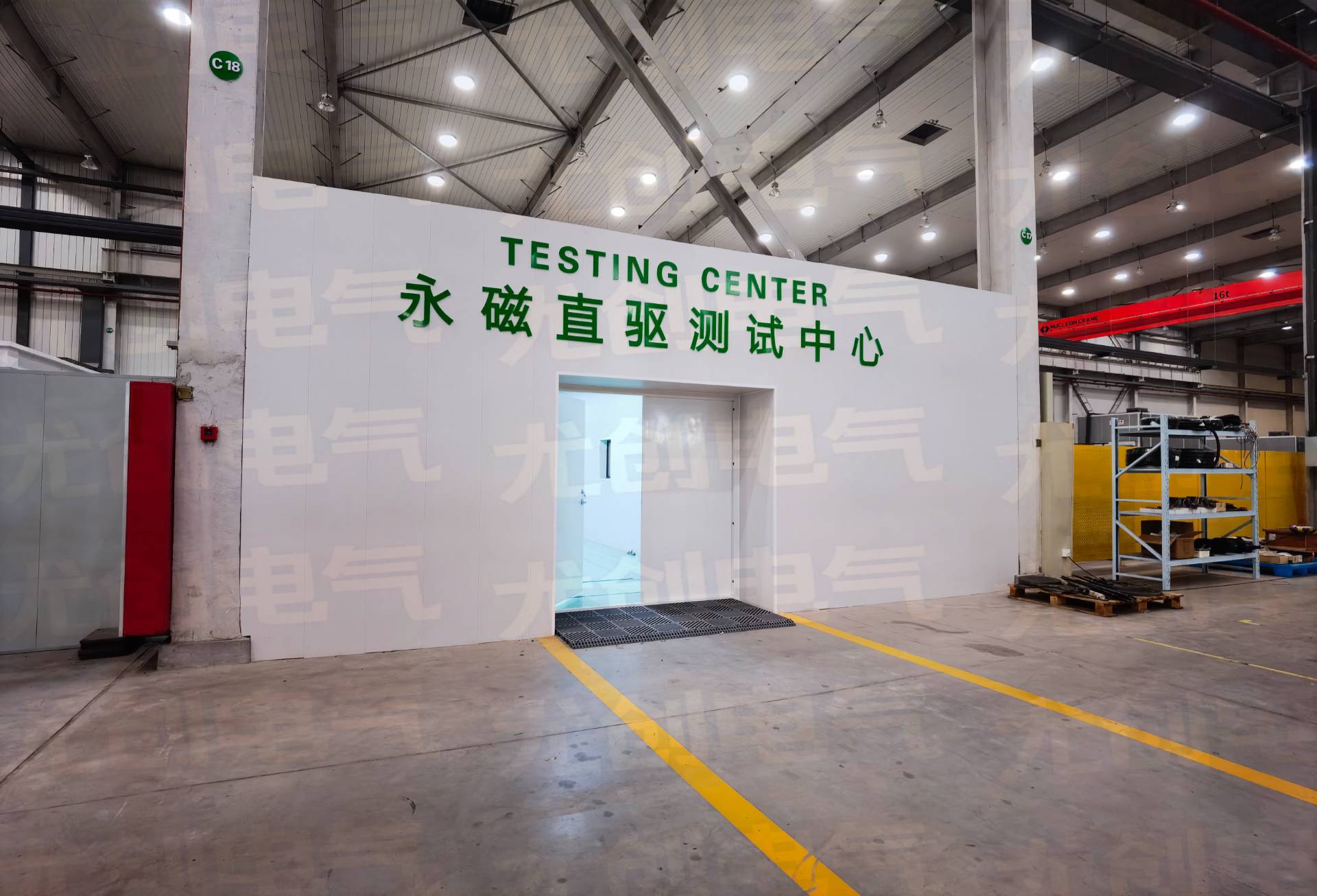

在新能源、轨道交通、海洋工程等高端装备领域，永磁直驱电机凭借高效节能、结构紧凑、维护成本低等核心优势，正成为产业升级的关键驱动力。为满足客户对永磁直驱电机全工况、高精度、全电压等级的测试需求，我司依托深厚的测控试验装备研发与系统集成能力，设计并承建了永磁直驱电机测试中心，为电压等级覆盖 380/690/3k/6k/10kV、功率覆盖 3~1.6MW、冷却方式包括水冷却和油冷却的永磁直驱电机，提供从设计认证到出厂质检的一站式、全生命周期解决方案。
一、项目背景与行业痛点
随着永磁直驱技术在风电、轨道交通、海洋装备等领域的规模化应用，行业对电机性能验证的要求日益严苛：
电压等级跨度大：从低压 380V 到高压 10kV，传统试验台难以兼容多电压等级测试需求；
功率覆盖范围广：3kW 至 1.6MW 的功率跨度，对负载模拟能力和测试系统稳定性提出极高要求；
冷却方式多样化：水冷却、油冷却等不同散热结构，需要定制化的冷却介质循环系统；
认证标准严苛：设计认证、出厂检验需满足 IEC、GB 等国内外权威标准，传统试验台难以提供权威数据支撑。
为此，客户亟需一套集全电压等级兼容、全功率覆盖、多冷却方式适配、高精度测控于一体的智能测试中心，以全面支撑永磁直驱电机的研发、认证与量产。
二、解决方案：一体化永磁直驱电机测试中心
我司采用 “高压变频驱动 + 智能测控 + 定制化冷却 + 全工况模拟” 的一体化架构，打造了行业先进的永磁直驱电机测试中心，核心模块包括：
1. 全电压等级驱动系统
多电压等级兼容：配置 380V/690V/3kV/6kV/10kV 全系列高压变频驱动单元，可无缝适配不同电压等级的永磁直驱电机，无需额外改造。
高精度功率输出：采用能量回馈技术，可实现 1.6MW 级大功率稳定输出，同时将负载电能回馈至电网，大幅降低试验能耗。
宽频调速能力：支持 0~ 额定转速的无级调速，精准模拟电机在不同工况下的运行特性。
2. 智能测控与数据中心

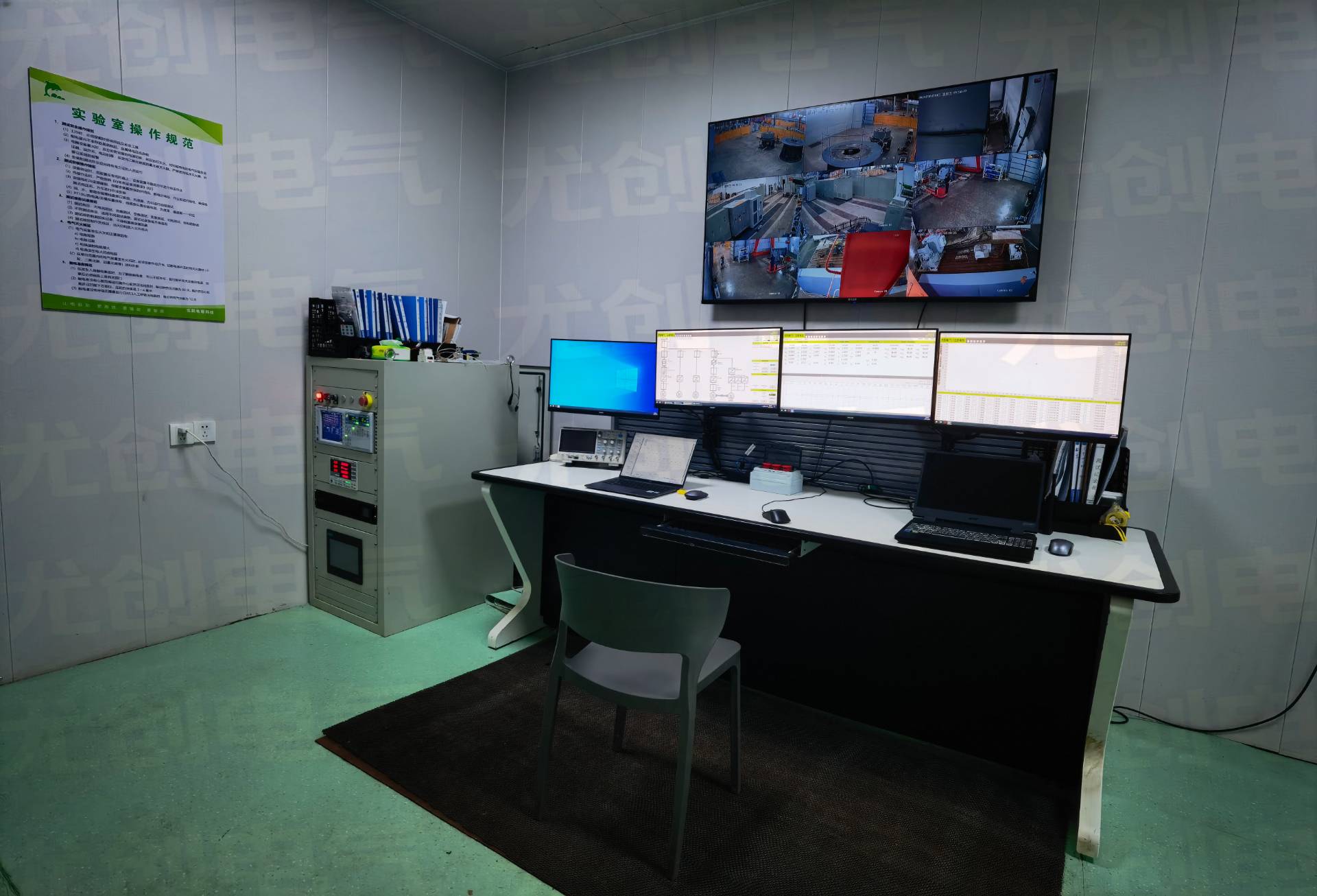

多屏可视化监控：配备多台高清显示屏与专用测试软件，实时同步电机电压、电流、扭矩、转速、效率、温升等核心参数，支持远程监控与一键操作。
高精度数据采集：采用工业级传感器与高速采集模块，扭矩测试精度达 ±0.2% FS，效率测试满足 IEC 60034-2-1、GB/T 1032 等国际及国家标准。
智能分析与报告生成：自动完成数据处理、曲线绘制与报告生成，支持多维度对比分析，为设计优化与认证提供权威数据支撑。
3. 定制化冷却介质系统
水冷却适配：配置高精度水循环系统，可精准控制水温、水压与流量，模拟电机在水冷工况下的散热特性。
油冷却适配：集成油冷却循环单元，支持不同粘度冷却油的循环测试，还原电机在油冷工况下的运行状态。
环境可控性：可调节测试环境温度、湿度，全面验证电机在不同环境条件下的可靠性与稳定性。
4. 全工况模拟与安全防护
负载模拟能力：采用高精度负载电机与扭矩仪，可模拟电机在额定负载、过载、冲击负载等全工况下的运行特性，满足设计认证与出厂检验的严苛要求。

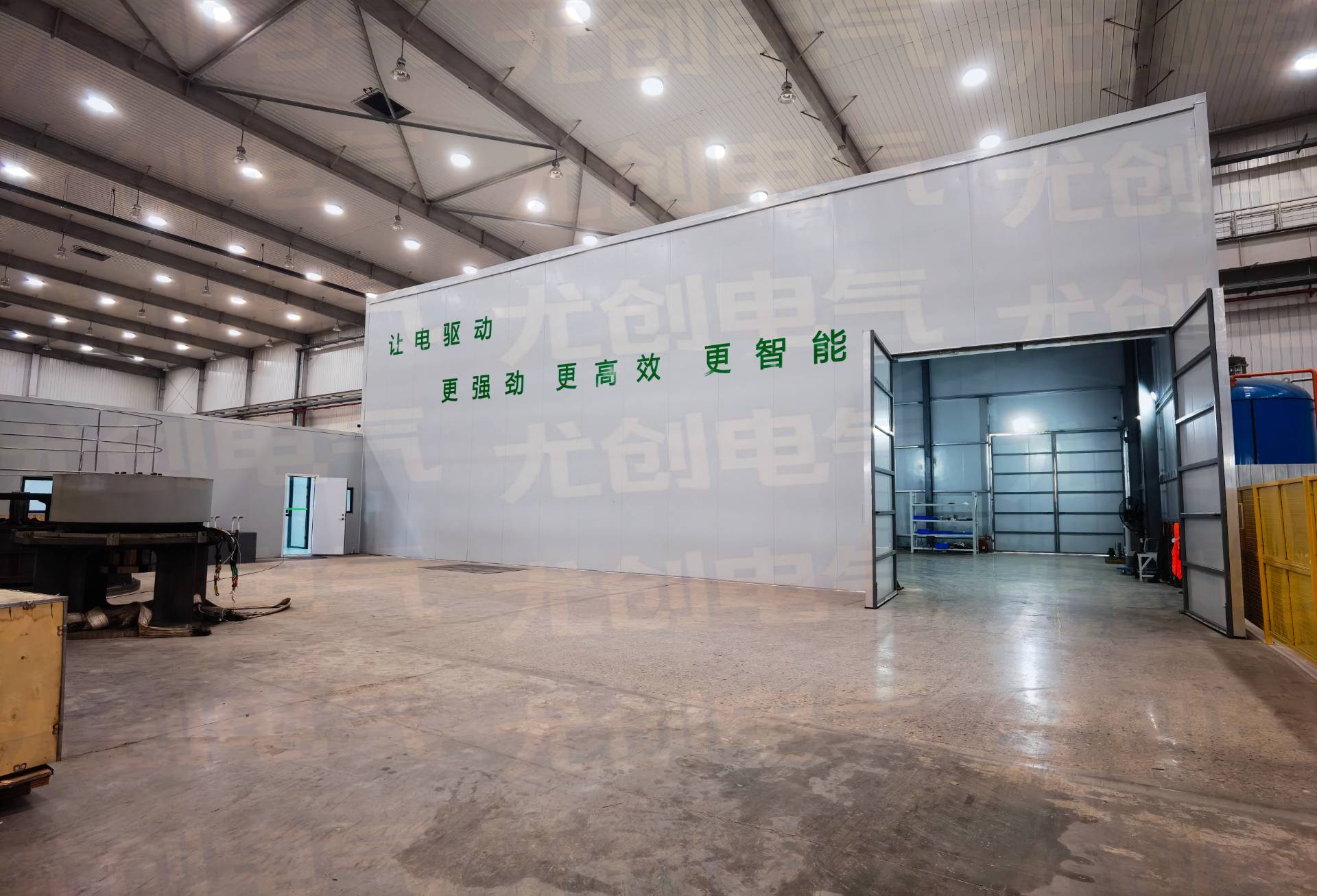

安全防护体系：配备高压绝缘监测、过载保护、紧急停机等多重安全机制，同时通过隔离舱与安全围栏，有效隔离测试区域，保障人员与设备安全。

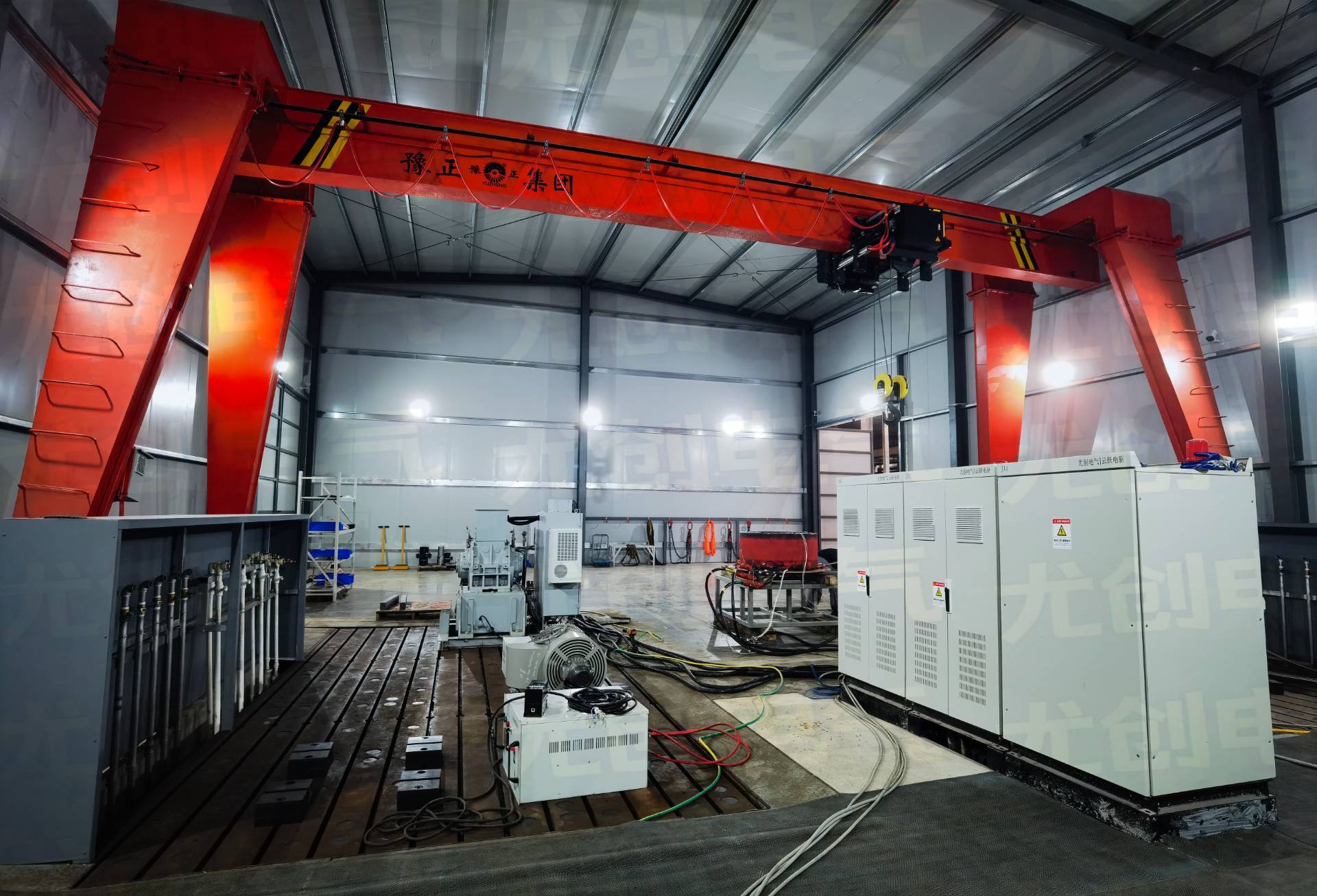

吊装与安装便捷性：配置大型龙门吊，可快速完成 1.6MW 级大功率电机的吊装与安装，大幅提升测试效率。
三、核心能力与应用场景
该永磁直驱电机测试中心具备全电压等级、全功率覆盖的测试能力，可广泛应用于：
设计认证：完成永磁直驱电机的型式试验、性能验证，支撑 IEC、GB 等国内外权威认证。
出厂检验：对量产电机进行全参数检测，确保每台产品符合设计要求与质量标准。
研发创新：为新型永磁直驱电机的研发提供全工况测试平台，加速产品迭代与技术突破。
故障诊断：通过模拟电机故障工况，开展故障诊断与可靠性研究，提升产品运维能力。
四、项目价值与行业影响
该测试中心的建成，不仅为客户提供了一站式的性能验证平台，更对行业发展产生了深远影响：
技术先进：成为国内首个覆盖 380V~10kV 全电压等级、3kW~1.6MW 全功率范围的永磁直驱电机测试中心，填补了行业空白。
效率提升：将电机设计认证周期从 12 个月压缩至 3 个月，出厂检验效率提升 50% 以上，大幅降低研发与生产成本。
质量保障：通过全工况测试，客户产品的可靠性提升 30%，故障率降低 25%，在国内外高端装备市场的竞争力显著增强。
产业赋能：为新能源、轨道交通、海洋工程等领域的永磁直驱技术创新提供了关键支撑，推动行业向高效、智能、可靠方向升级。
五、结语
作为专业的电机测试解决方案提供商，我司始终聚焦高端装备领域的技术前沿，以定制化、智能化的测试系统赋能产业升级。这套永磁直驱电机测试中心不仅精准解决了行业痛点，更成为客户技术创新、质量提升的核心引擎。未来，我们将持续深耕永磁直驱、新能源装备等领域，为更多行业客户提供高效、可靠、前瞻的测试验证方案
