1、简介
变频器因为具有启动电流小，控制灵活，节能可靠，维护简单等优点而应用广泛。我公司专门针对变频器的性能和特点开发 通用型变频器试验系统，牵引变频器试验系统，矿用变频器试验系统，专用变频器试验系统，开关磁阻电机控制器试验系统， 电动汽车变频器试验系统等。 变频器试验类型包括型式试验、出厂试验、抽样试验、选择（专门）试验、车间试验、验收试验、现场调试试验、目击试验。 其中电气试验部分主要是测量变频器的输入、输出，包括：
★输入值：额定输入电压、额定输入电流、额定容量、有功功率、功率因数、输入各次谐波、输入总谐波失真度。
★输出值：最大额定输出电压、额定连续电流、额定功率、频率范围、过载能力、输出各次谐波、输出总谐波失真度。
2、设计依据
GB/T3886.1-2002 半导体电力变流器 用于调速电气传动系统的一般要求 第1部分：关于直流电动机传动额定值的规定 JB/T10251-2001 交流电动机电力电子软起动装置
GB/T12668.1-2003 调速电气传动系统额定值的规定
GB/T12668.2-2003 调速电气传动系统 第 2 部分：一般要求 低压交流变频电气传动系统额定值的规定
GB12668.3-2004 调速电气传动系统 第3部分：电磁兼容性要求及其特定的试验方法
GB/T12668.4 调速电气传动系统 第4部分

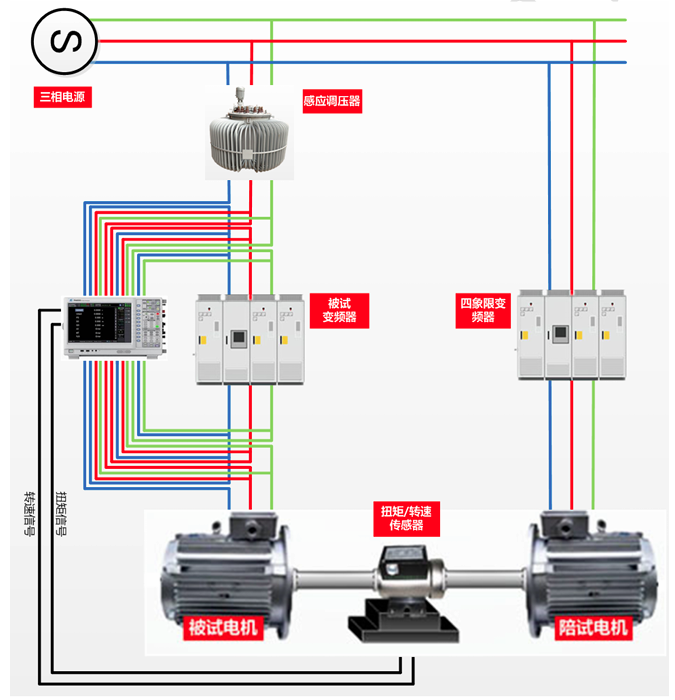

3、系统组成

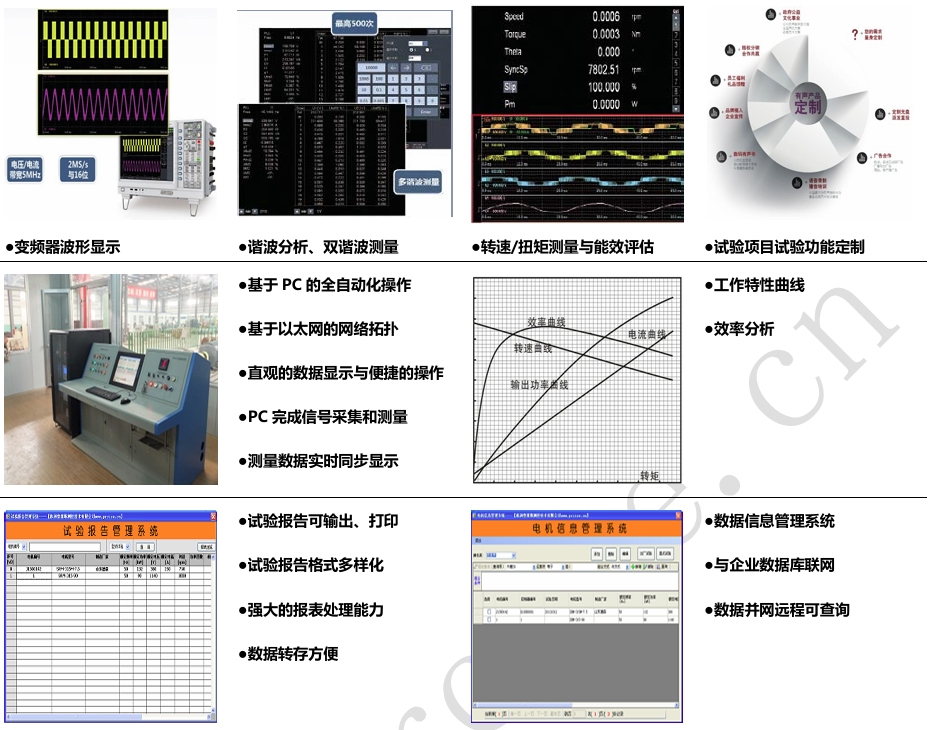

4、试验系统特点
